1. Pendahuluan: Mengapa Model VLAN Tradisional Mulai Ditinggalkan?

Pada arsitektur jaringan kampus klasik berbasis model hierarki 3-Tier (Core, Distribution, Access), seluruh segmentasi dan mobilitas bergantung pada Layer 2 VLAN dan Spanning Tree Protocol (STP). Di lingkungan berskala ribuan endpoint (seperti kantor pusat perbankan atau kampus bertingkat), pendekatan ini memunculkan sejumlah batasan fundamental:

  1. VLAN Sprawl & Trunking Bloat: Setiap kali ada segmentasi baru, VLAN harus di-trunk melewati puluhan switch distribution dan core, memperluas ukuran broadcast domain.
  2. Kerapuhan Spanning Tree (STP Loop Risk): Satu kabel loop atau switch unmanaged yang terpasang tanpa filter BPDU Guard dapat memicu broadcast storm yang melumpuhkan seluruh gedung.
  3. Keterikatan Lokasi (Location-Bound IP): Ketika pengguna berpindah lantai atau gedung, mereka harus mendapatkan IP subnet baru, atau network engineer harus merelokasi port VLAN secara manual.
  4. Skalabilitas ACL Manual yang Buruk: Pengaturan keamanan antar-departemen mengandalkan ribuan baris Access Control List (ACL) berbasis IP subnet pada Core Switch/Firewall yang rawan human error dan sulit diaudit.

Cisco Software-Defined Access (SDA) menyelesaikan tantangan ini dengan memisahkan Underlay (Jaringan Fisik) dari Overlay (Jaringan Logis & Kebijakan Keamanan).

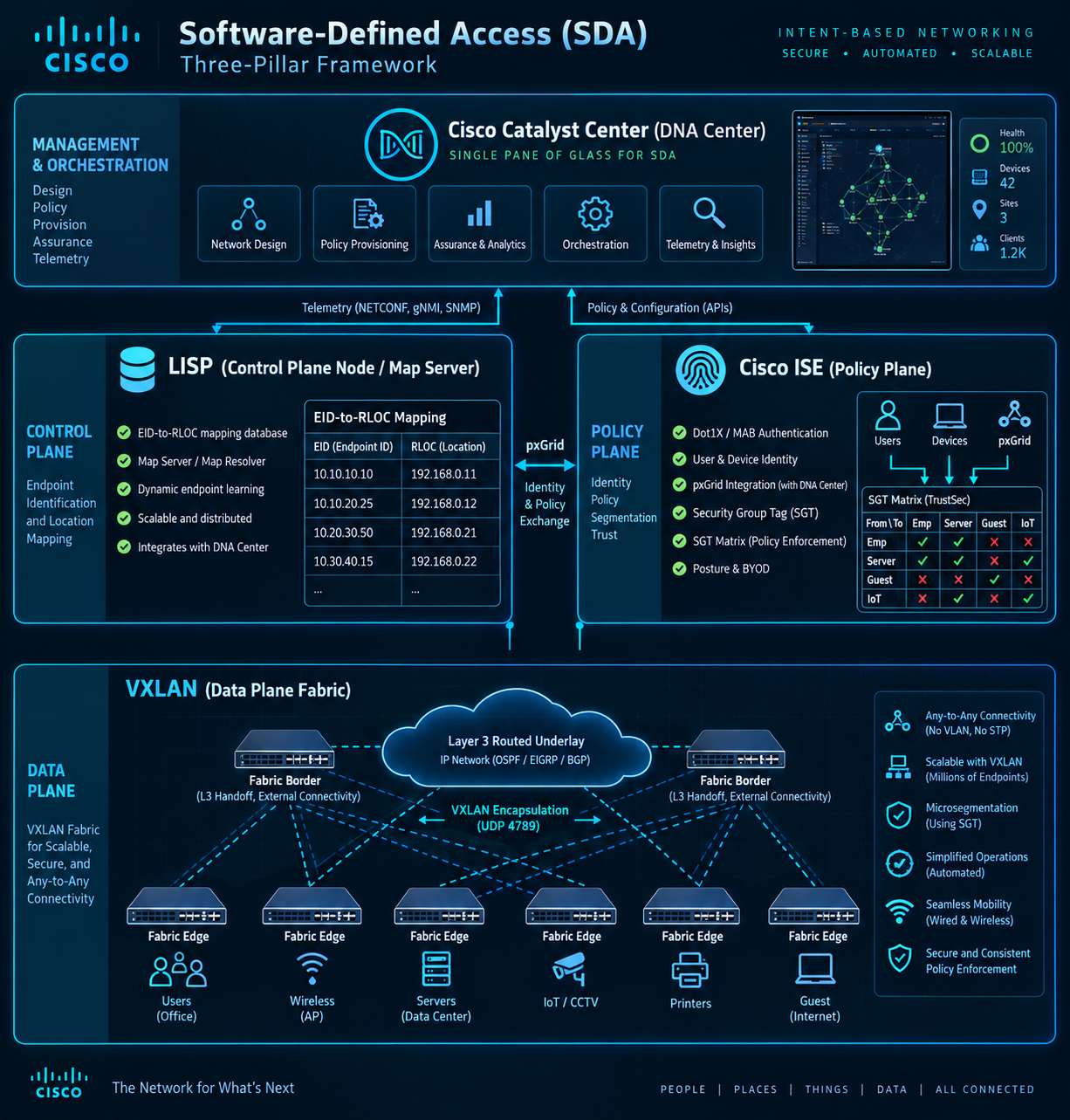

2. Arsitektur Fabric Cisco SDA: Tiga Pilar Protokol Utama

SDA mentransformasikan jaringan access switch menjadi sebuah Fabric. Di dalam fabric ini, terdapat 3 protokol utama yang membagi tugas secara modular:

Arsitektur Fabric Cisco SDA

┌────────────────────────────────────────────────────────────────────────┐
│                        CISCO CATALYST CENTER                           │
│        (Automation, Policy Intent, Inventory & Telemetry Assurance)    │
└───────────────────┬────────────────────────────────┬───────────────────┘
                    │                                │
┌───────────────────▼────────────────┐ ┌─────────────▼──────────────────┐
│      LISP (Control Plane)          │ │     CISCO ISE (Policy Plane)    │
│   Database Pemetaan: EID ➔ RLOC    │ │   Dot1X / MAB / SGT / SGACL     │
└───────────────────┬────────────────┘ └─────────────┬──────────────────┘
                    │                                │
                    └────────────────┬───────────────┘
                                     │
                    ┌────────────────▼────────────────┐
                    │       VXLAN (Data Plane)        │
                    │ Enkapsulasi L2 Frame ke UDP L3  │
                    └─────────────────────────────────┘

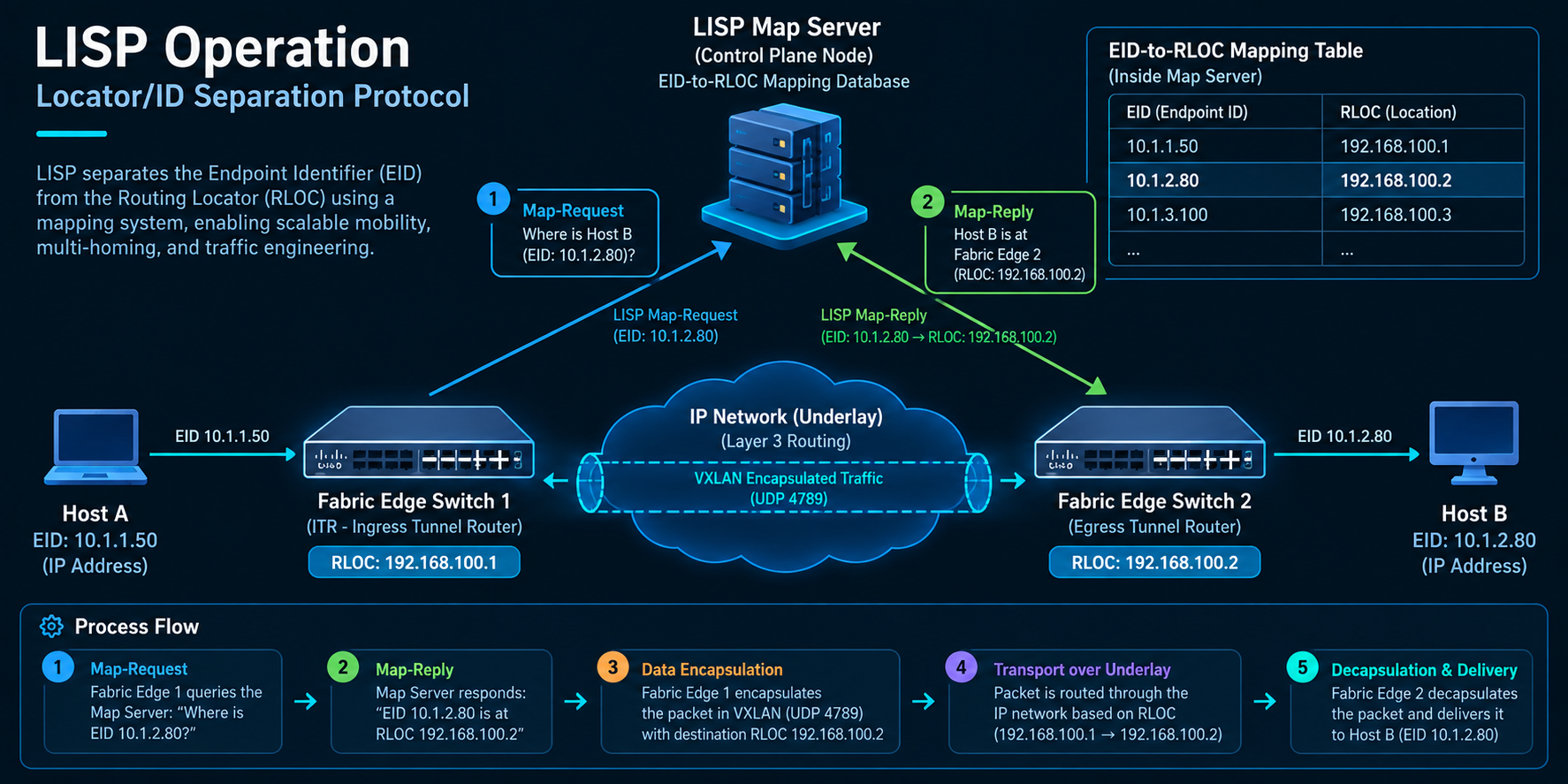

A. Control Plane: LISP (Locator/ID Separation Protocol)

Pada routing IP standar, sebuah alamat IP memiliki dua peran ganda yang menyatu:

  • Identitas (Identity): Siapa host tersebut.
  • Lokasi (Location): Di mana host tersebut berada dalam topologi routing.

LISP memecah peran ganda ini menjadi dua konsep independen:

  1. Endpoint Identifier (EID): Alamat IP host pengguna (tetap identik ke mana pun host berpindah).
  2. Routing Locator (RLOC): Alamat IP switch Fabric Edge di mana host tersebut saat ini terhubung secara fisik. Control Plane
[ Host A (EID: 10.1.1.50) ] ────► [ Fabric Edge 1 (RLOC: 192.168.100.1) ]
                                              │
                                              ▼ (Query LISP Map Server)
                               "Di mana Host B (EID: 10.1.2.80) berada?"
                                              │
                                              ▼ (Map Server Menjawab)
                               "Host B ada di Fabric Edge 2 (RLOC: 192.168.100.2)"

Keuntungan LISP:

  • Bebas Broadcast ARP Flooding: Fabric Edge tidak perlu melakukan flooding ARP ke seluruh jaringan; lookup lokasi dilakukan langsung ke LISP Map Server.
  • Seamless Host Roaming: Laptop yang berpindah access switch tetap mempertahankan alamat IP yang sama tanpa pemutusan sesi TCP.

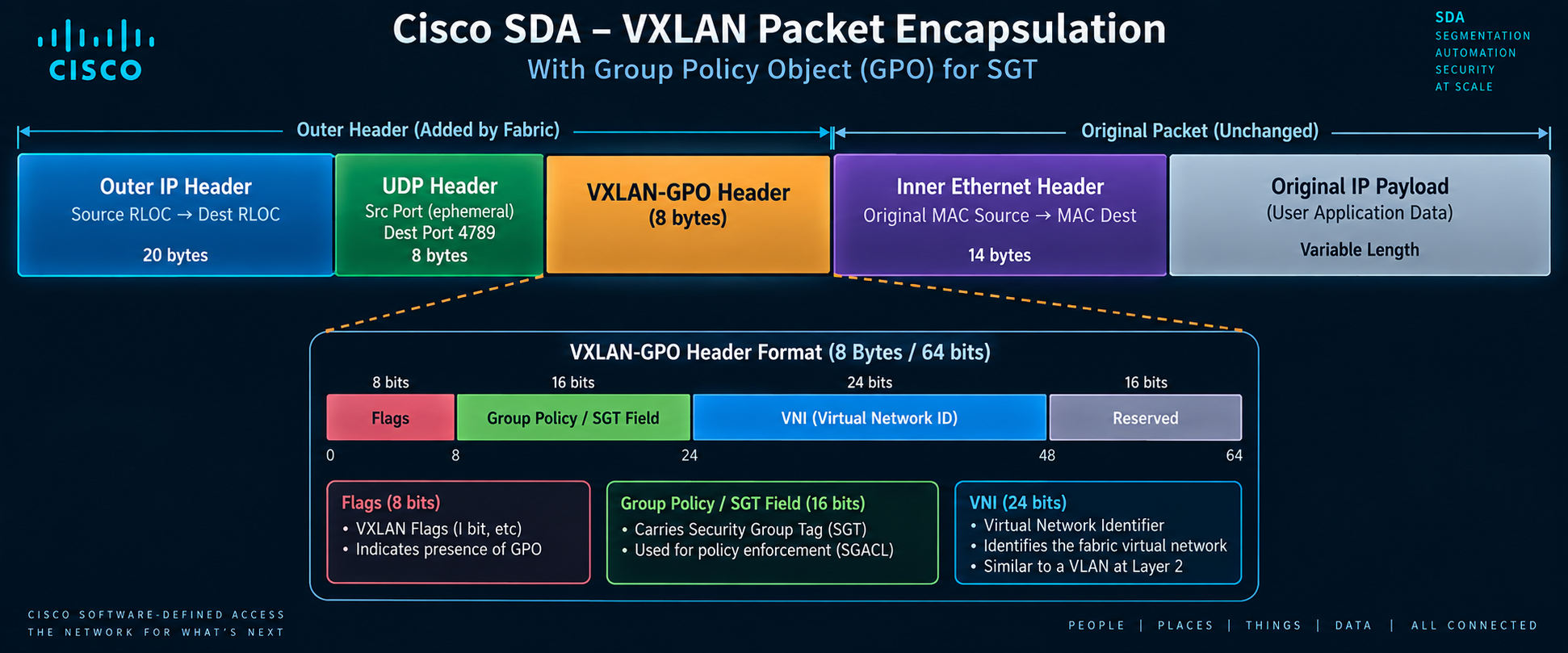

B. Data Plane: VXLAN (Virtual Extensible LAN)

VXLAN bertugas membawa frame Layer 2 melewati jaringan Underlay Layer 3 murni (routed underlay dengan IS-IS atau OSPF) menggunakan enkapsulasi UDP pada port 4789. Data Plane

┌──────────────┬──────────────┬──────────────┬──────────────┬───────────────────┐
│ Outer IP Hdr │ UDP (4789)   │ VXLAN Header │ Inner L2 Hdr │ Original Payload  │
│ (RLOC Source │              │ (VNI + SGT)  │ (MAC Source  │ (IP Packet Data)  │
│  ➔ RLOC Dest)│              │              │  ➔ MAC Dest) │                   │
└──────────────┴──────────────┴──────────────┴──────────────┴───────────────────┘

Poin Krusial VXLAN di SDA:

  • Virtual Network Identifier (VNI): Memetakan Virtual Network (VRF) untuk isolasi trafik skala masif.
  • Group-Based Policy Extension (SGT Field): Header VXLAN Cisco membawa tag identitas numerik (Security Group Tag / SGT) langsung di dalam header enkapsulasi paket.

C. Policy Plane: Cisco ISE & Security Group Tag (SGT)

Keamanan di Cisco SDA menerapkan prinsip Zero-Trust Microsegmentation:

  1. Authentication (802.1X / MAB / FlexAuth): Saat perangkat terhubung, Fabric Edge berkomunikasi dengan Cisco ISE via RADIUS.
  2. SGT Assignment: Cisco ISE memberikan Security Group Tag (16-bit integer) berdasarkan profil pengguna (misal: SGT 4 = Employees, SGT 5 = Contractors, SGT 10 = Banking Core Server).
  3. Matrix SGACL: Penegakan izin (Permit/Deny) ditentukan melalui matriks SGACL yang dipusatkan di Catalyst Center dan di-push ke hardware ASIC switch (Egress Enforcement).
               DESTINATION SGT
               ┌───────────────┬────────────────┬──────────────┐
               │ Employees (4) │ Contractors (5)│ Core DB (10) │
┌──────────────┼───────────────┼────────────────┼──────────────┤
│ Employees(4) │    PERMIT     │     DENY       │ PERMIT (443) │
├──────────────┼───────────────┼────────────────┼──────────────┤
│Contractor(5) │     DENY      │    PERMIT      │     DENY     │
└──────────────┴───────────────┴────────────────┴──────────────┘

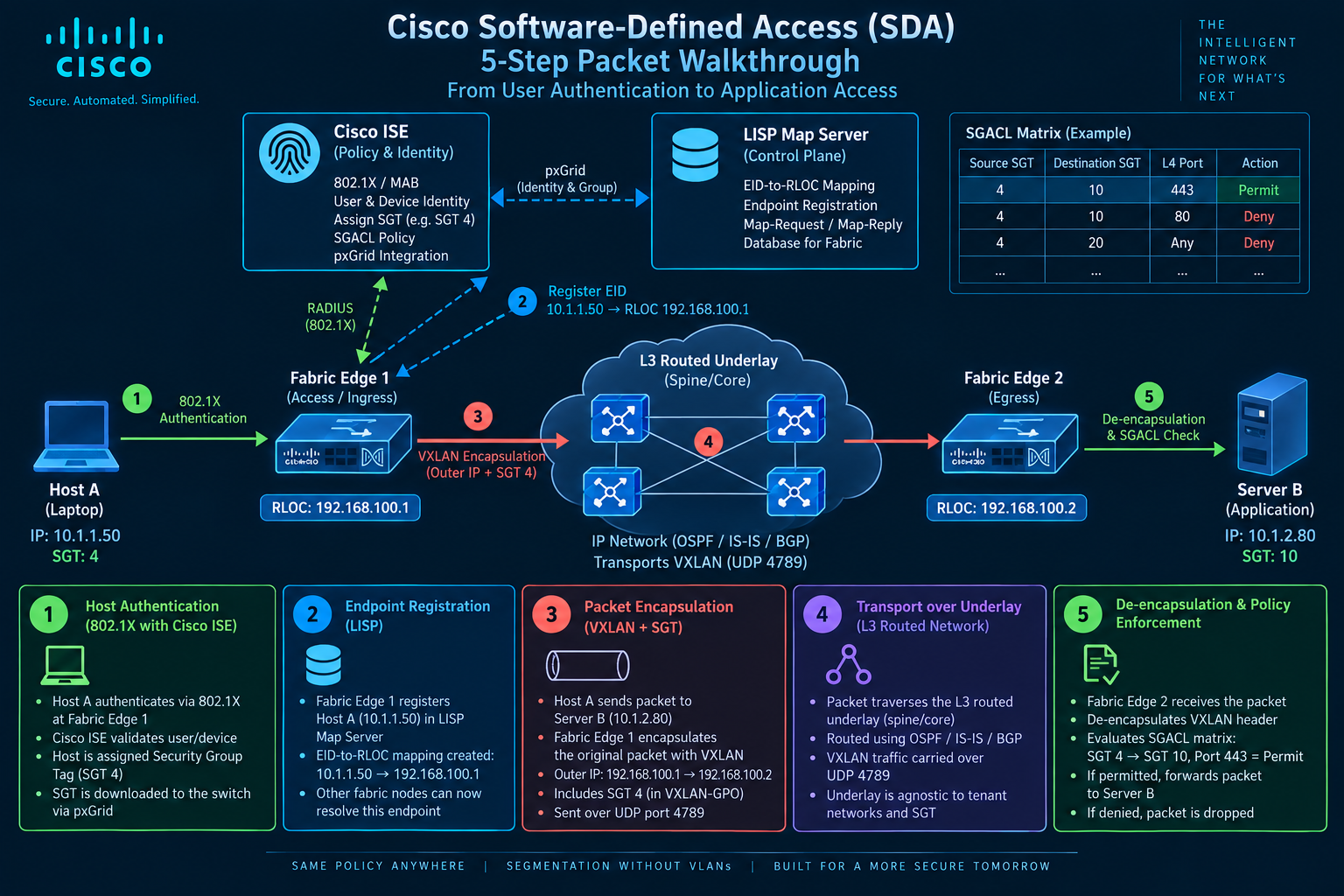

3. Alur Komunikasi Paket End-to-End (Packet Walkthrough)

Alur Komunikasi Paket

Berikut urutan transmisi data dari Host A ke Server B:

  1. Onboarding & Autentikasi: Host A mencolokkan kabel LAN ke Fabric Edge 1. Switch memicu autentikasi 802.1X ke Cisco ISE. ISE memvalidasi kredensial dan menetapkan SGT = 4 serta Virtual Network = CORP_VN.
  2. Registrasi LISP: Fabric Edge 1 mendaftarkan IP Host A (EID) ke Control Plane Node (Map Server).
  3. Lookup & Enkapsulasi: Host A mengirim paket ke Server B. Fabric Edge 1 melakukan query LISP ke Map Server untuk mengetahui RLOC Server B. Map Server mengembalikan IP Fabric Edge 2.
  4. Transmisi VXLAN: Fabric Edge 1 mengenkapsulasi paket ke dalam frame VXLAN dengan menyematkan SGT = 4 pada header, lalu mengirimkannya melewati jaringan underlay routed IP.
  5. Egress Enforcement di Edge Tujuan: Fabric Edge 2 menerima paket VXLAN, membuka enkapsulasi (de-encapsulation), membaca Source SGT = 4 dan Destination SGT = 10, lalu mencocokkannya dengan tabel SGACL lokal. Jika diizinkan, paket diteruskan ke port Server B.

4. Perintah Verifikasi & Troubleshooting CLI Penting

Untuk memvalidasi operasional fabric pada switch Catalyst 9000, gunakan perintah kunci berikut:

1. Memeriksa sesi registrasi LISP Control Plane
show lisp instance-id 4099 ipv4 server summary
show lisp instance-id 4099 ipv4 map-cache
!
2. Memeriksa status enkapsulasi Data Plane VXLAN
show platform software vxlan fabric-edge
show interfaces nve 1
!
3. Memeriksa autentikasi endpoint dan alokasi SGT dari Cisco ISE
show authentication sessions
show authentication sessions interface GigabitEthernet1/0/1 details
!
4. Memeriksa policy enforcement SGT / SGACL
show cts role-based permissions
show cts role-based counters
!
5. Memeriksa status CTS/SGT pada interface
show cts interface GigabitEthernet1/0/1

5. Kesimpulan & Rekomendasi Implementasi

Implementasi Cisco SDA memberikan lompatan efisiensi dan keamanan yang signifikan:

  • Zero VLAN Sprawl: Seluruh kampus cukup menggunakan satu subnet pool dinamis per Virtual Network.
  • Consistent Policy: Keamanan melekat pada identitas pengguna (SGT), bukan lokasi fisik port switch.
  • Kunci Keberhasilan: Pastikan jaringan Underlay dirancang dengan MTU Jumbo (9100 bytes) dan routing protocol yang deterministik (IS-IS / BFD) sebelum mengaktifkan fabric overlay.
